Bezdławnicowa pompa obiegowa MAGNA3 65-100 F 340 Grundfos 97924297

Bezdławnicowa pompa obiegowa MAGNA3 65-100 F 340 1x230V PN6/10 97924297

Pompa obiegowa Grundfos MAGNA3 – efektywne rozwiązanie dla Twojego systemu

Pompa obiegowa Grundfos MAGNA3 65-100 F 340 to zaawansowane urządzenie przeznaczone do cyrkulacji wody w systemach grzewczych, klimatyzacyjnych i ciepłej wody użytkowej. Charakteryzuje się wysoką efektywnością energetyczną, wszechstronnością i wbudowanymi funkcjami komunikacyjnymi, co czyni ją idealnym wyborem zarówno dla nowych, jak i modernizowanych instalacji. Konstrukcja z mokrym wirnikiem minimalizuje ryzyko awarii i zapewnia cichą pracę.

Budowa i zastosowanie

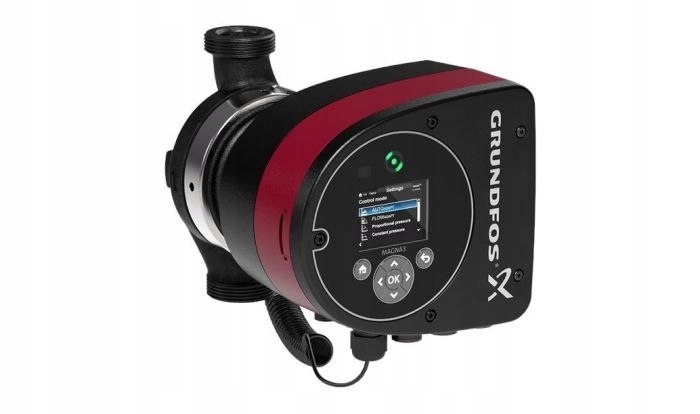

MAGNA3 to pompa bezdławnicowa, co oznacza, że wirnik pompy i silnik tworzą zintegrowany zespół bez uszczelnienia wału. To rozwiązanie eliminuje potencjalne wycieki i wydłuża żywotność urządzenia. Łożyska smarowane są cieczą pompowaną, co dodatkowo zwiększa niezawodność. Pompa posiada wbudowany sterownik zintegrowany w skrzynce sterowniczej oraz intuicyjny wyświetlacz TFT ułatwiający konfigurację i monitorowanie pracy. Dzięki możliwości komunikacji z aplikacją Grundfos GO, dostęp do danych i zdalne sterowanie jest niezwykle proste.

Pompa znajduje zastosowanie w:

• Pętlach mieszających
• Instalacjach grzewczych
• Systemach klimatyzacji i chłodzenia
• Domowych instalacjach ciepłej wody
• Systemach z gruntową pompą ciepła
• Solarne systemy grzewcze

Zalety i korzyści

• Wysoka efektywność energetyczna: Dzięki zastosowaniu silnika synchronicznego z magnesami trwałymi (PM) oraz technologii AUTOADAPT i FLOWADAPT, pompa minimalizuje zużycie energii. Wskaźnik efektywności energetycznej (EEI) wynosi 0.17, co plasuje ją w czołówce urządzeń oszczędnych.
• Wszechstronność: Szeroki zakres parametrów pracy pozwala na dopasowanie pompy do różnych typów instalacji i warunków pracy.
• Zaawansowane funkcje sterowania: Wbudowane tryby AUTOADAPT i FLOWADAPT automatycznie dostosowują wydajność pompy do aktualnych potrzeb systemu, eliminując konieczność stosowania zaworów dławiących i optymalizując koszty eksploatacji.
• Komunikacja: Obsługa protokołów PROFIBUS, RS-485, EtherNet/IP, Modbus RTU oraz BACnet MS/TP umożliwia integrację pompy z systemami automatyki budynkowej (BMS). Dodatkowo dostępna jest komunikacja Bluetooth do zdalnego monitoringu przez aplikację mobilną.
• Trwałość i niezawodność: Konstrukcja z wysokiej jakości materiałów (żeliwo szare GG 25 dla korpusu pompy) oraz brak uszczelnienia wału zapewniają długą żywotność urządzenia i minimalizują ryzyko awarii.
• Łatwość instalacji i obsługi: Innowacyjny zacisk ułatwia zmianę położenia głowicy pompy, a intuicyjny panel sterowania upraszcza konfigurację urządzenia.

DANE TECHNICZNE

Bezpotencjałowy zestyk przełączający:tak

Certyfikat KIWA:nie

Częstotliwość:50/60 Hz

Częstotliwość 60 Hz:tak

Długość połączenia 1:0 mm

Długość połączenia 2:0 mm

Długość wbudowania:340 mm

Gatunek materiału:Żeliwo GG 25 (GJL-250)

Gatunek materiału korpusu pompy:Żeliwo GG 25 (GJL-250)

Gatunek materiału wirnika:Inne

Interfejs licznika impulsów:nie

Interfejs PT100 / PT1000 / PTC:nie

Interfejs PWM (Modulacja szerokości impulsu):nie

Klasa ciśnienia kołnierza:PN 10

Klasa ciśnienia kołnierza przyłącza wlotowego:PN 10

Klasa ciśnienia kołnierza przyłącza wylotowego:PN 10

Klasa ciśnienia urządzenia:PN 10

Klasa efektywności energetycznej:A+++

Klasa izolacji wg IEC:F

Kołnierz owalny:nie

Kształt końcówki:Okrągły

Liczba faz:1

Maks. ciśnienie robocze:10 bar

Maks. temperatura medium (ciągła):110 °C

Maks. wydajność (maks. przepływ):23.65 m3/h

Maks. wysokość podnoszenia:10 m

Materiał korpusu:Żeliwo

Materiał korpusu pompy:Żeliwo

Materiał wirnika:Tworzywo sztuczne

Minimalna temperatura medium (ciągła):-10 °C

Moc silnika:617 W

Napięcie łączeniowe:1 x 230 V

Nominalny przepływ:22.60 m3/h

Obsługa protokołu BACnet IP:nie

Obsługa protokołu BACnet MS/TP:tak

Obsługa protokołu CAN/CANOpen:nie

Obsługa protokołu EtherNet/IP:tak

Obsługa protokołu KNX:nie

Obsługa protokołu LIN Bus:nie

Obsługa protokołu LON/LONWorks:tak

Obsługa protokołu Modbus RTU:tak

Obsługa protokołu Modbus TCP:nie

Obsługa protokołu PROFIBUS:tak

Obsługa protokołu PROFINET IO:nie

Obsługa protokołu RS-232:nie

Obsługa protokołu RS-485:tak

Pobór mocy przez pompę (solpump):600 W

Pobór mocy silnika (P1):0.6 kW

Podłączenie elektryczne:Zaciski

Podwójna pompa:nie

Prąd znamionowy:2.74 A

Prędkość obrotowa:3630 1/min

Przepływ nominalny (BEP):23.65 m3/h

Przyłącze od strony wlotowej:Kołnierz

Przyłącze po stronie wylotowej:Kołnierz

Radio standard 2G / 3G / 4G:tak

Regulacja obrotów silnika:Wbudowany

Rodzaj połączenia:Kołnierz

Rodzaj przyłącza wlotowego:EN 1092-2

Rodzaj przyłącza wylotowego:EN 1092-2

Rozmiar przyłącza korpusu pompy:DN 65

Samozasysanie:nie

Sposób regulacji prędkości obrotowej:Bezstopniowo

Standard komunikacji bezprzewodowej 2G / 3G / 4G:tak

Standard komunikacji bezprzewodowej 5G:nie

Standard komunikacji bezprzewodowej Bluetooth:nie

Standard komunikacji bezprzewodowej WLAN 802.11:nie

Sterownik obrotów silnika:Wbudowany

Stopień ochrony (IP):Inne

Sygnał interfejsu 0-10 V / 2-10 V:tak

Sygnał interfejsu 0-20 mA / 4-20 mA:tak

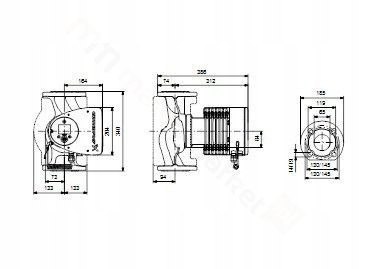

Szerokość 1:73 mm

Szerokość 2:164 mm

Średnia temperatura (praca ciągła):-10 ... 110 °C

Średnica nominalna:DN 65

Średnica nominalna przyłącza od strony wlotowej:DN 65

Średnica nominalna przyłącza od strony wylotowej:Inne

Temperatura otoczenia:0 ... 40 °C

Układ komunikacji:Wbudowany i przygotowany

Wskaźnik efektywności energetycznej (EEI):0.17

Wyłącznik pompy:Inne

Wysokość podnoszenia przy nominalnym przepływie:69.61 kPa

Wysokość podnoszenia przy przepływie nominalnym (BEP):61.88 kPa

Wysokość pompy:312 mm

Zakres napięcia znamionowego:230 ... 230 V

Złącze komunikacyjne:Inne
